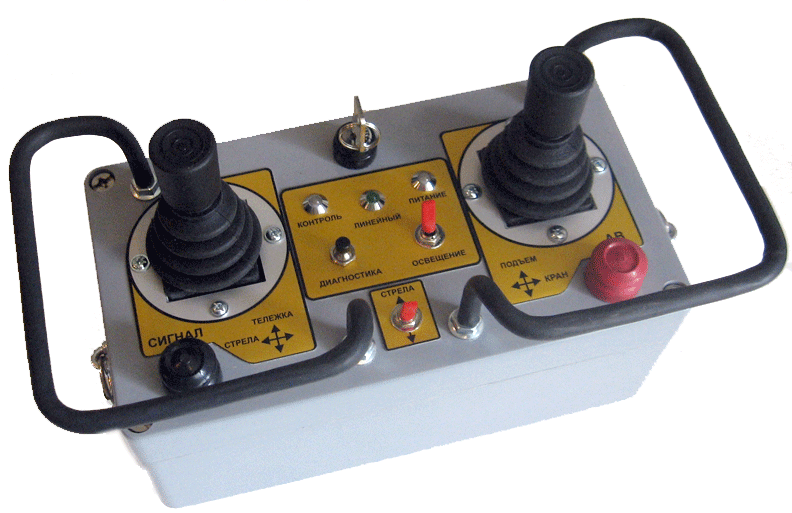

ДЖОЙСТИКОВЫЙ ПУЛЬТ

Пульт собран в пластиковом корпусе и имеет два командоаппарата - джойстика, работающих в направлении двух осей, имеющих устройство самовозврата в исходное положение, осязатели положений и кнопку «Присутствия человека».

В качестве командоаппарата используются индустриальные джойстики производства Великобритании и Франции.

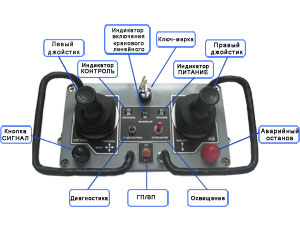

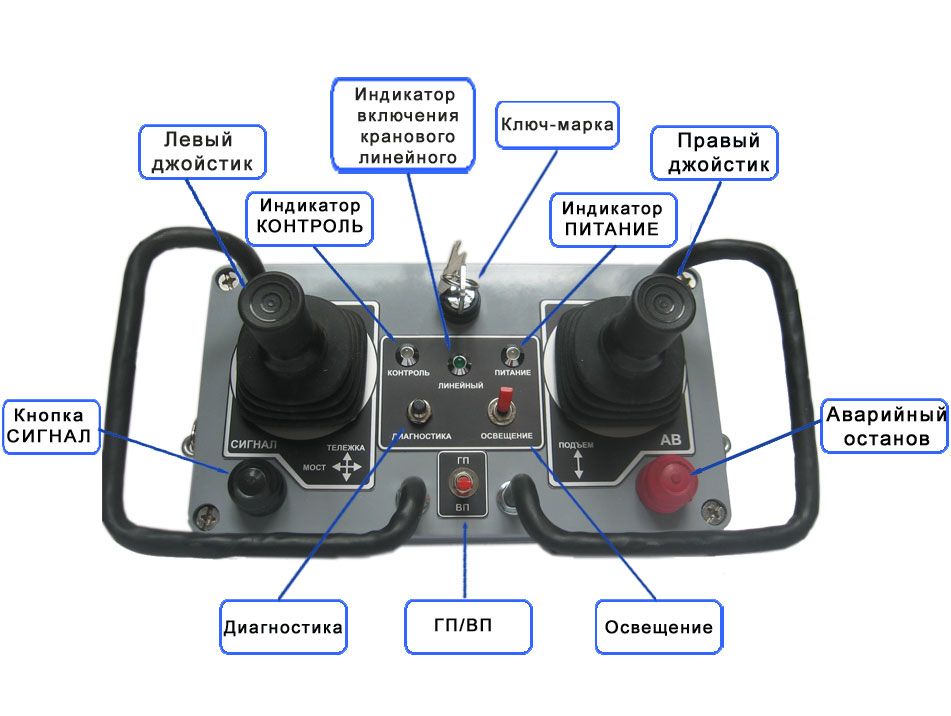

Органы управления пульта:

- левый джойстик управляет передвижением тележки и моста,
- правый джойстик управляет механизмом подъема,
- красная кнопка АВ - аварийный останов,
- двухцветный светодиод контроля питания,
- двухцветный светодиод «Контроль»,
- белая кнопка - Сигнал,
- кнопка включения режима «Диагностика»,
- ключ-марка

Также на пульте размещены разъем для подключения аккумуляторной батареи и два кронштейна для крепления поясного ремня.
На левой боковой поверхности пульта располагается разъем для подключения аккумуляторной батареи.
Для правильной ориентации машиниста крана в процессе управления можно использовать цветовые метки на верхней панели пульта (вокруг джойстиков) - они должны соответствовать размещению аналогичных цветовых меток на мосту крана. В момент включения электропитания, микропроцессор пульта управления осуществляет контроль заряда аккумуляторной батареи, индицирует наличие радиосвязи, и посылает на приемное устройство команду «Тест». После получения от приемного устройства ответа «тест-ОК», микропроцессор производит постоянное сканирование положения органов управления, формирование кодов соответствующих цифровых команд. Далее через радиоканал они передаются на приемное устройство.

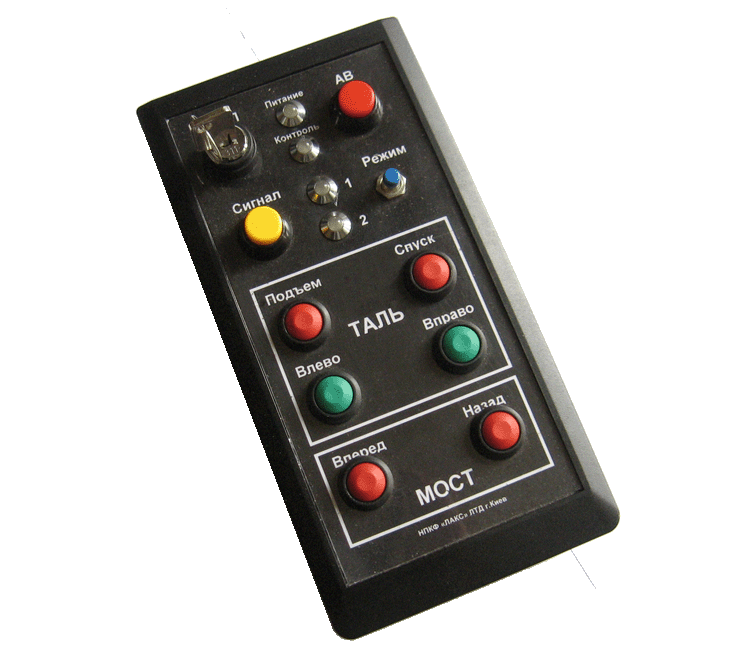

КНОПОЧНЫЙ ПУЛЬТ

Пульт управления Как и джойстиковый пульт, данный пульт собран в специальном пластиковом корпусе, обеспечивающем степень защиты IP54 – IP65 (при использовании специальных уплотнительных прокладок). Корпус имеет отсек для размещения четырех аккумуляторных батарей АА, шесть кнопок управления механизмами кран-балки, кнопку «АВ» - аварийный останов, кнопку «Сигнал» и ключ-марку, обеспечивающую включение питания пульта управления.
Кнопка «Режим» используется при наличии на кран-балке двух талей. В этом случае при включении пульта управления всегда реализуется режим 1 – работает первая таль, при первом нажатии кнопки «Режим» включается режим «2» - работает вторая таль, при повторном нажатии – реализуется режим «1» + «2» (горят оба светодиода). В этом режиме происходит одновременное управление подъемами и перемещением обоих талей. Последующее нажатие кнопки «Режим» включает управление первой талью, т.е. режим «1».

Как и в джойстиковом пульте микропроцессор пульта осуществляет контроль заряда аккумуляторной батареи, индицирует наличие радиосвязи с приемным устройством, а также корректность прохождения и выполнения команд управления комплексом (подробнее см. инструкцию по эксплуатации в паспорте на изделие).


МОДЕЛИ ПУЛЬТОВ КДУ-10

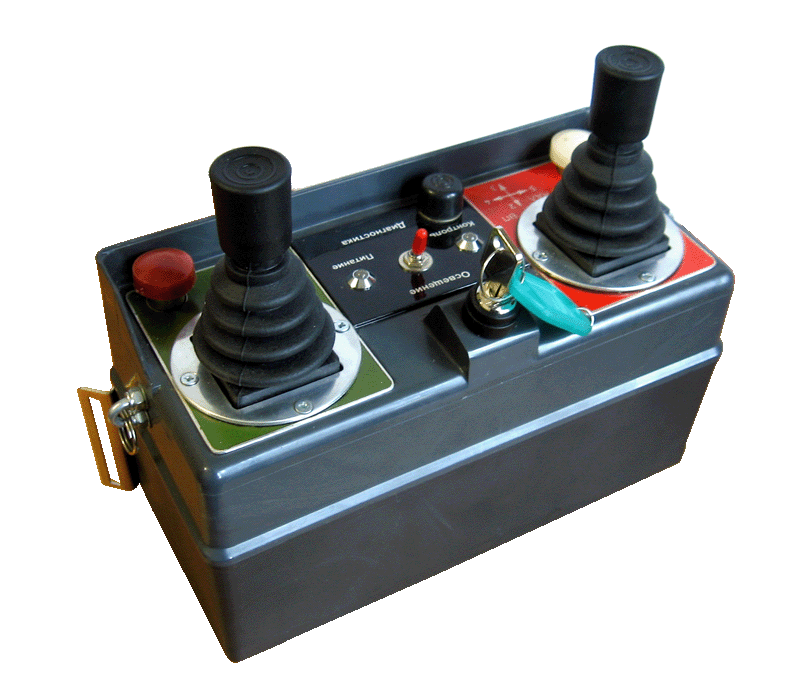

Стандартный ПУ мостовым краном

Стандартный ПУ мостовым краном

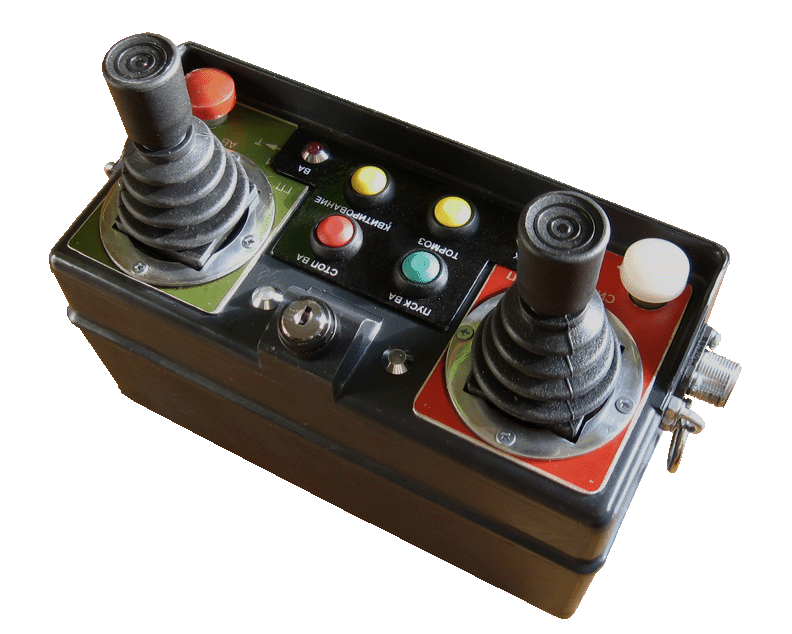

 ПУ для Донского ГОК (Казахстан)

ПУ для Донского ГОК (Казахстан)

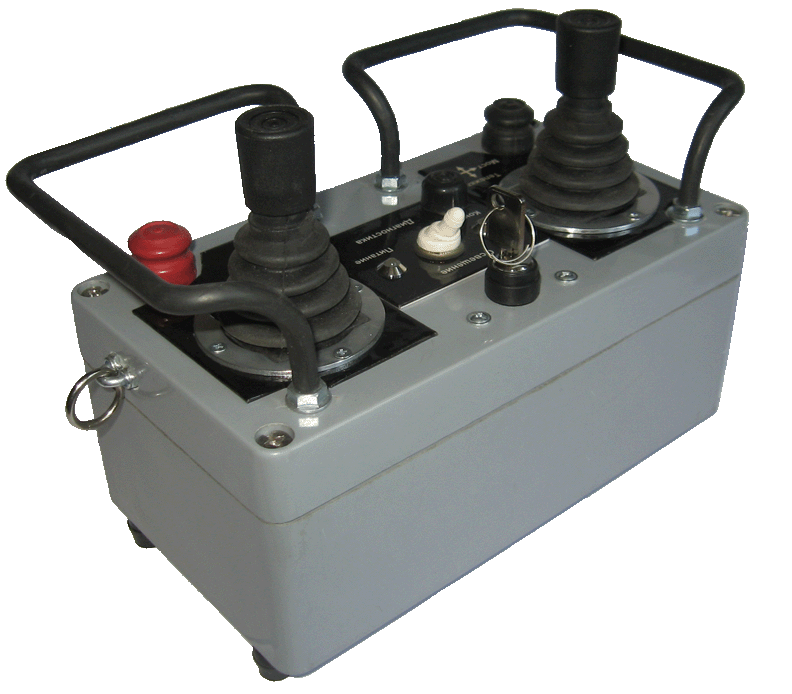

 ПУ в высокопрочном корпусе

ПУ в корпусе высокой прочности и степенью защиты IP65

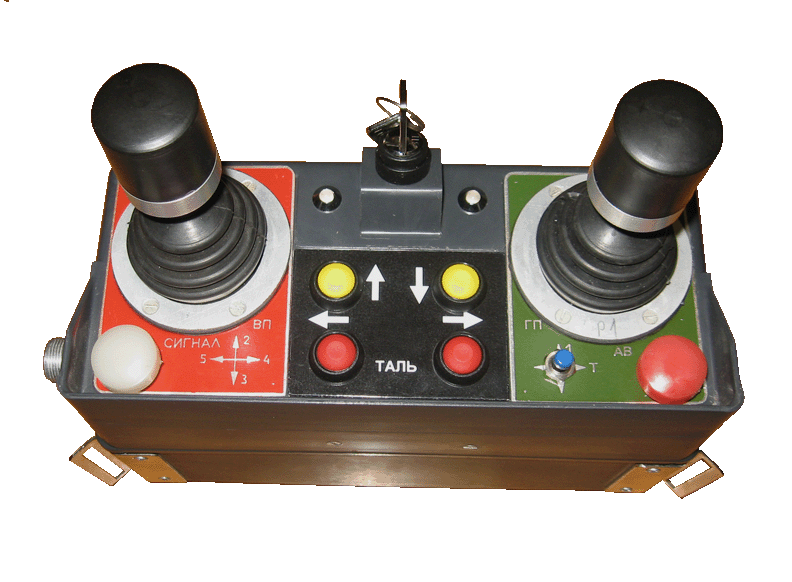

 ПУ мостовым краном с дополнительной талью

ПУ мостовым краном с дополнительной талью

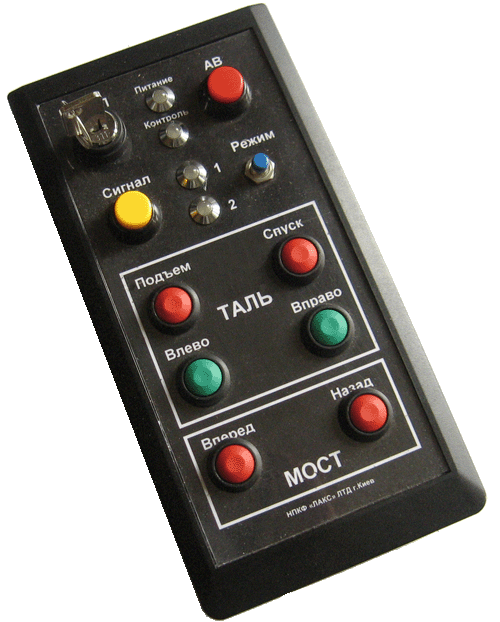

Кнопочный ПУ

Кнопочный ПУ

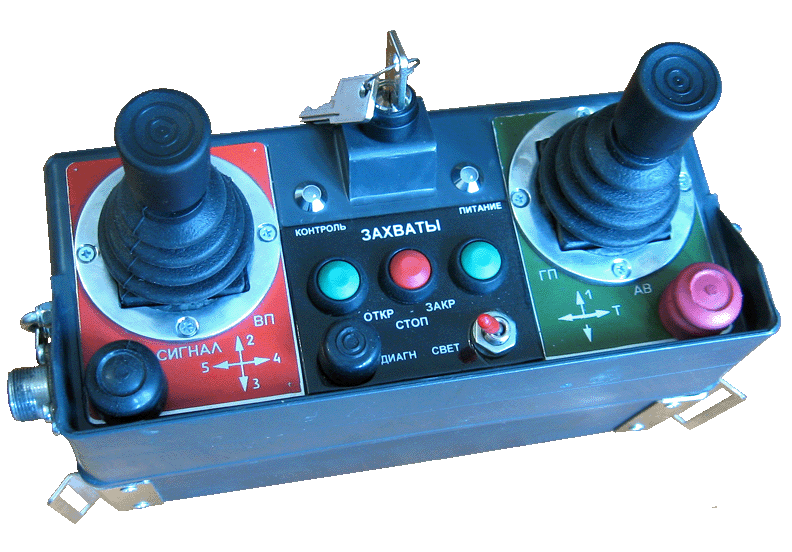

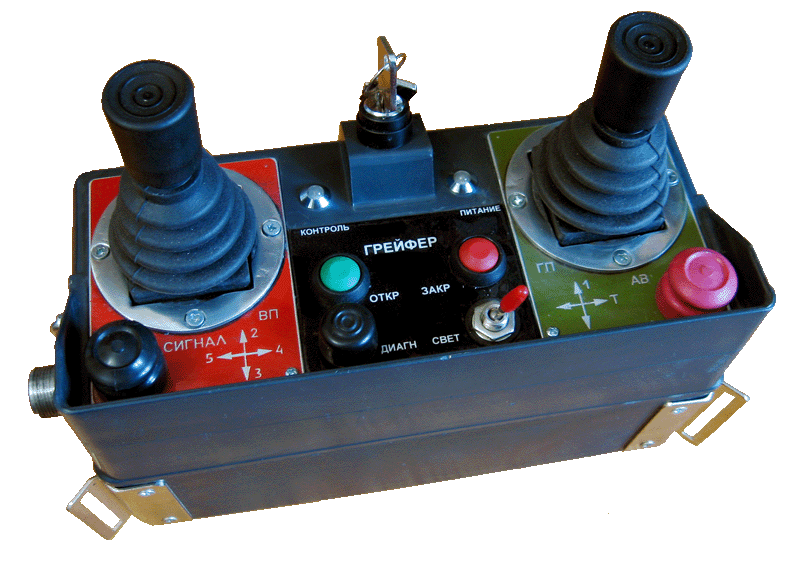

ПУ краном с грейфером

ПУ козловым краном

ПУ башенным краном

Приемное устройствоК началу страницы
